Série CP

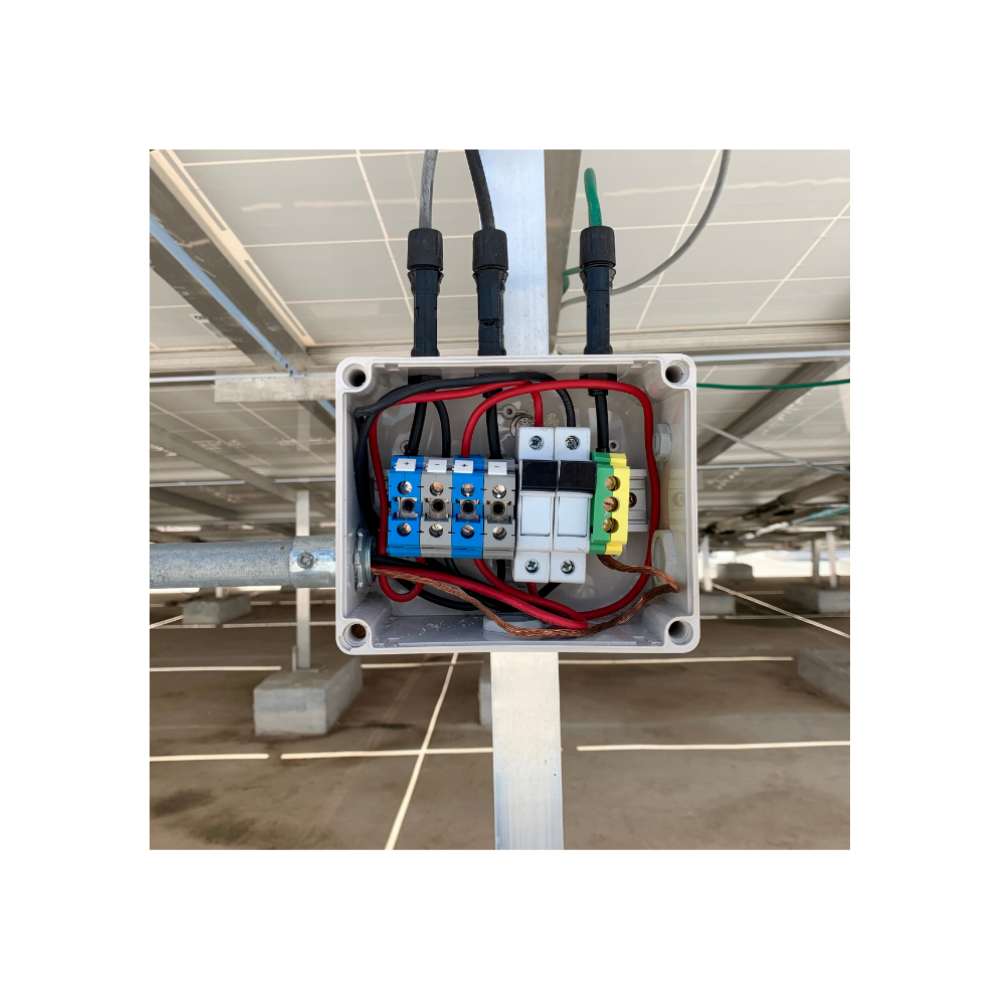

Série CP: A caixa de passagem é um componente utilizado em instalações elétricas e de telecomunicações para abrigar, proteger e organizar cabos e conexões. Ela permite o acesso fácil aos condutores para inspeção, manutenção, derivações ou mudanças futuras no sistema.

Pode ser instalada de forma embutida, aparente, subterrânea ou suspensa, sendo fabricada em diversos materiais conforme a aplicação: PVC, aço galvanizado, alumínio, ferro fundido ou polipropileno reforçado.

Dados Técnicos:

Materiais disponíveis:

• PVC ou polipropileno: leves, resistentes à umidade e à corrosão, comuns em instalações residenciais e comerciais.
• Aço galvanizado/alumínio: alta resistência mecânica, indicados para ambientes industriais.
• Ferro fundido/concreto: robustez para uso subterrâneo e locais de tráfego pesado.

Formatos: quadrada, retangular, redonda ou especial (com tampa rosqueada ou parafusada).

Dimensões usuais:

• Pequenas: 4″ x 4″ (100 x 100 mm)
• Médias: 150 x 150 mm, 200 x 200 mm
• Grandes: até 1000 x 1000 mm (modelos subterrâneos)

Entrada para eletrodutos/conduítes: furos lisos, roscados ou adaptáveis com prensa-cabos.

Grau de proteção: IP40 a IP67 (dependendo da vedação e do material)

Resistência mecânica: variável conforme material (impacto leve em PVC até tráfego veicular em caixas de concreto)

Normas aplicáveis: NBR 5410 (instalações elétricas), NBR IEC 60670 (caixas e invólucros)
