Série TE

Série TE: Os terminais elétricos são componentes utilizados para realizar a conexão segura entre cabos e equipamentos elétricos, garantindo contato firme, baixa resistência elétrica e proteção mecânica. São aplicados nas extremidades dos condutores, facilitando a fixação em bornes, parafusos ou conectores.

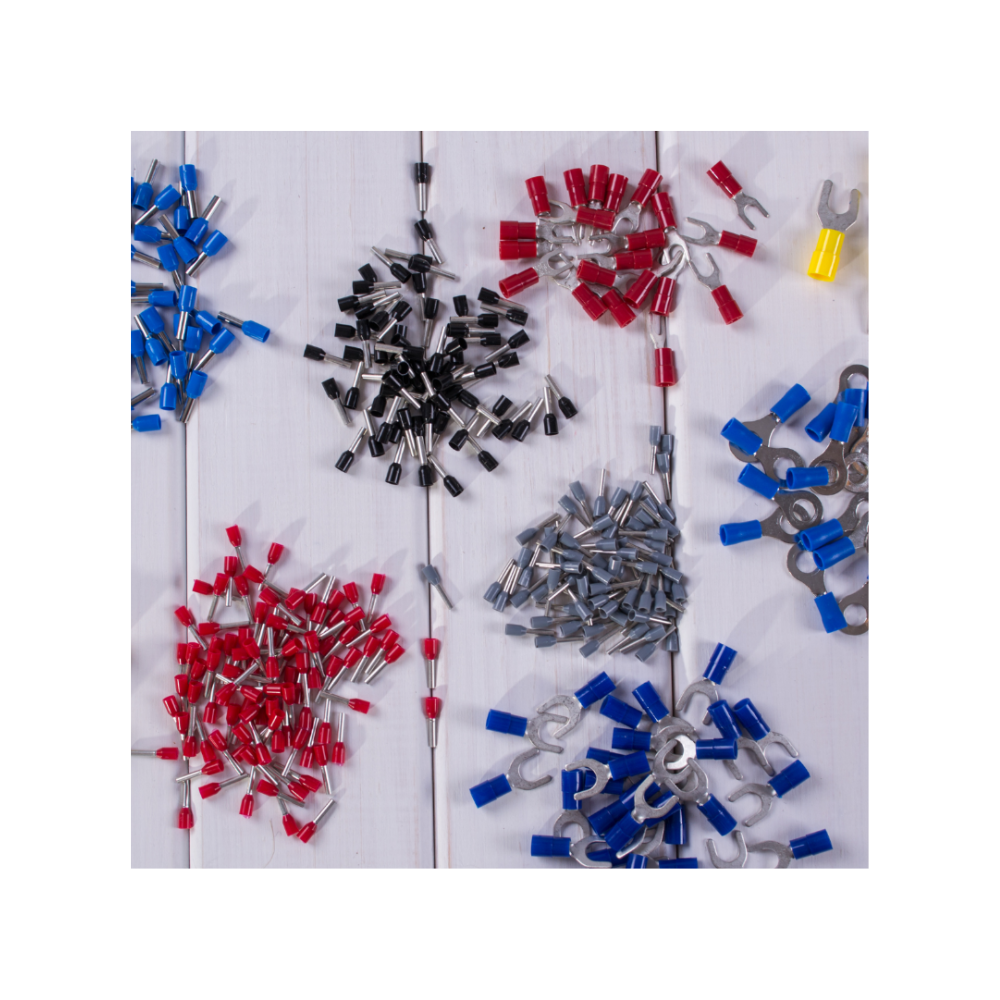

Os mais comuns são: terminais tipo pino, ilhós, anel, garfo, tubulares, pré-isolados ou não isolados. Eles podem ser de cobre estanhado, latão ou alumínio, com ou sem isolamento em PVC/nylon.

Dados Técnicos:

Materiais do corpo condutor:

• Cobre eletrolítico estanhado (melhor condutividade e resistência à corrosão)
• Latão (boa resistência mecânica)
• Alumínio (em aplicações específicas de energia)

Tipos principais:

• Pino: para conexão em bornes de mola/parafuso.
• Ilhós (tubular): protege e reforça a ponta do cabo multifilar.
• Anel (olhal): fixação em parafusos e bornes rosqueados.
• Garfo (forquilha): permite inserção rápida sob parafuso sem remoção total.
• Pré-isolado: com capa de PVC ou nylon para facilitar crimpagem e evitar curto.
• Não isolado: usado em aplicações industriais e alta temperatura.

 Faixa de bitolas suportadas: 0,25 mm² até 240 mm² (dependendo do modelo)

Temperatura de operação: –20 °C a +105 °C (PVC) / até +150 °C (nylon)

Tensão suportada: até 600 V (modelos padrão)

Fixação ao cabo: crimpagem (ferramenta de pressão) ou compressão mecânica/hidráulica em grandes bitolas

Normas aplicáveis: NBR 5598, DIN 46228 (ilhoses tubulares), UL 486
