Série GL

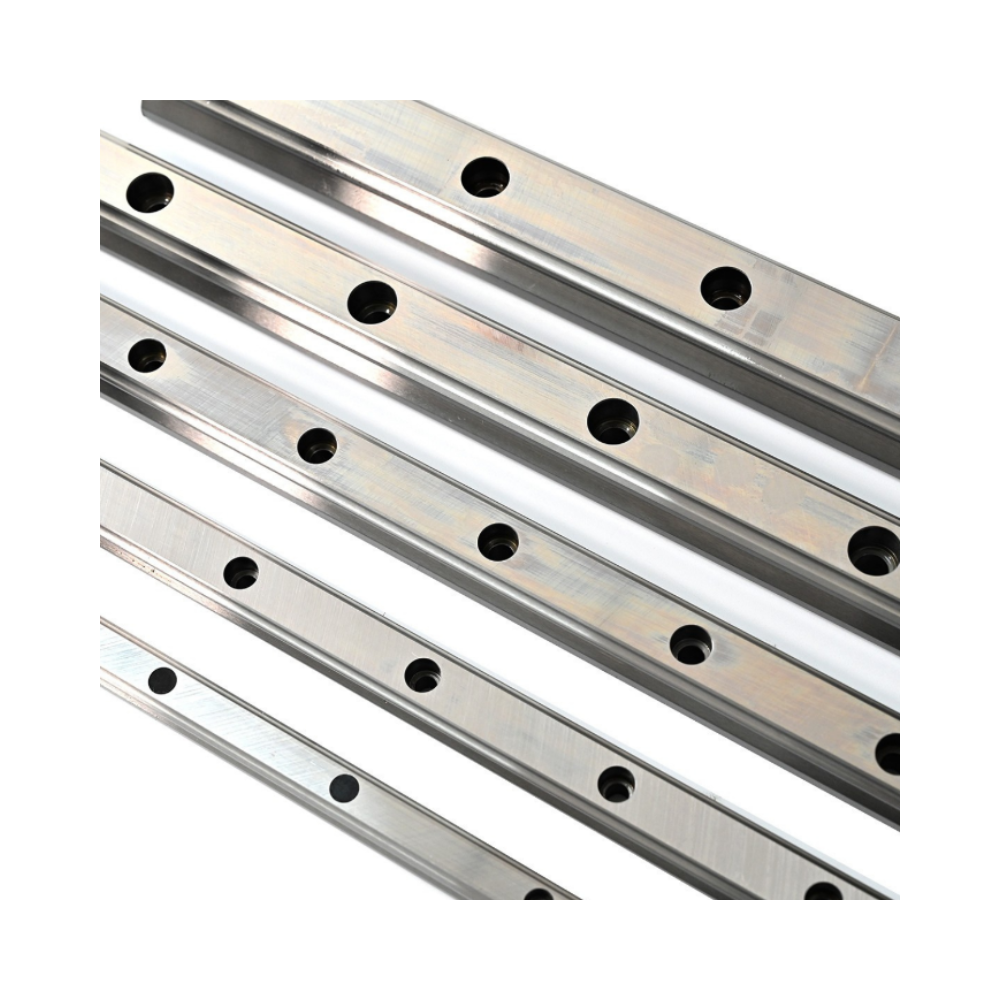

Série GL: Guias lineares nessa faixa (15 → 55 mm de largura do trilho / bloco) são soluções de movimento linear que combinam trilho (rail) e patim/bloco (carriage) com elementos rolantes (bolas, rolos cruzados) ou versões com componentes plásticos para aplicações “a seco”. São usadas em automação leve, máquinas-ferramenta compactas, equipamento médico, pick-and-place, semiconductores e sistemas ópticos. Esses modelos enfatizam baixo perfil, baixo peso, e boa relação rigidez/espessura.

Dados Técnicos:

Largura do trilho / bloco (W): especificada pelo fabricante (ex.: 15, 20, 25, 30, 35, 45, 55 mm).

Altura (H): altura total do conjunto (impacta o momento de inércia e montagem).

Capacidade de carga (C — dinâmica / estática): normalmente dada em N (ou kN). Miniaturas → centenas de N até alguns kN dependendo do modelo.

Rigidez: deflexão por carga; rolamentos de rolos cruzados ou múltiplas fileiras de esferas aumentam rigidez.

Preload (aperto / folga): classes Z0 / ZA / ZB (ou equivalente do fabricante) para ajustar folga e rigidez.

Precisão e classe (tolerâncias de corrida / erros de posicionamento): geralmente especificadas em µm para guias de precisão.

Vida nominal (L10): calculada pelo fabricante com base na carga equivalente; fórmula e fator de correção aparecem nas fichas.

Velocidade / aceleração max.: dependem do tipo das esferas/rolos e lubrificação.

Temperatura de trabalho / material: aço / aço inox (para ambientes corrosivos) / componentes plásticos em séries “PU/PE” para redução de ruído/partículas.

Vedação / proteção: raspadores, vedações laterais, capas; importante em ambientes com sujeira.

Lubrificação / manutenção: pontos de lubrificação, cartuchos/KS, lubrificação sólida ou “a seco” (alguns modelos).
