Série PCA

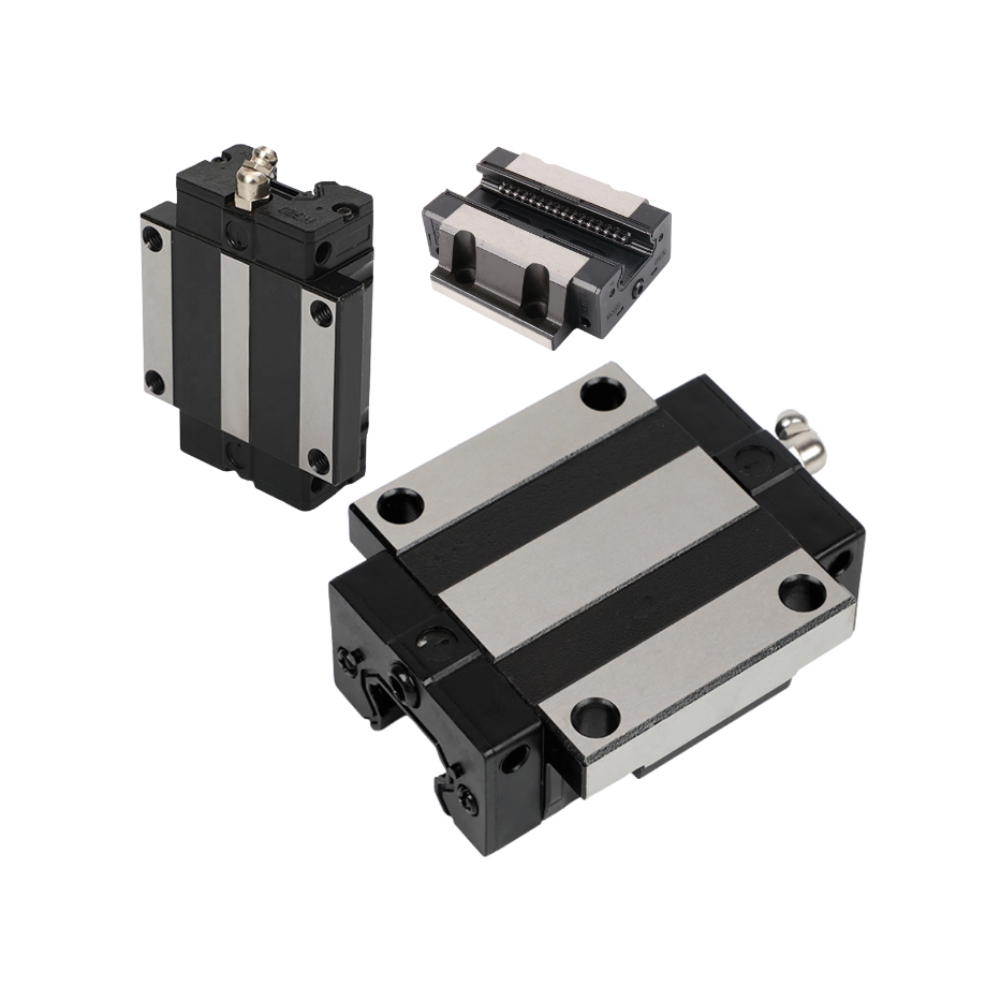

Série PCA: O patim com aba é um componente de guias lineares projetado para deslizar sobre o trilho com maior estabilidade lateral. A aba funciona como elemento de reforço estrutural, aumentando a rigidez contra torções e cargas laterais. Esse tipo de patim é indicado para aplicações que exigem precisão, repetibilidade e maior capacidade de absorção de esforços em diferentes direções.

São amplamente utilizados em máquinas CNC, centros de usinagem, automação industrial, equipamentos médicos, sistemas de movimentação de precisão e robótica

Dados Técnicos:

 Tipo de guia: guia linear de esferas recirculantes.

 Estrutura: patim com abas laterais que envolvem parcialmente o trilho.

 Largura do trilho compatível: geralmente de 15 mm a 55 mm (conforme série do fabricante).

 Capacidade de carga:

• Dinâmica (C): de 3 kN até 75 kN, dependendo do tamanho.
• Estática (C₀): de 5 kN até 110 kN.

Direções de carga: suporta esforços radiais, axiais e momentos de torção.

 Preload (pré-carga): disponível em classes sem folga (Z0), leve (ZA) ou média (ZB).

Precisão: disponível em classes normal, alta e super precisão (tolerâncias de alguns micrômetros).

Velocidade máxima: até 3–5 m/s, conforme aplicação e lubrificação.

Material: aço carbono temperado ou aço inoxidável; versões com tratamento anticorrosão.

Lubrificação: pontos de graxa ou óleo integrados; alguns modelos contam com reservatório para manutenção prolongada.

Temperatura de trabalho: -40 °C a +100 °C (versões especiais podem suportar mais).

Proteção adicional: raspadores, vedações laterais e capas contra pó ou partículas.
