Série ACNG

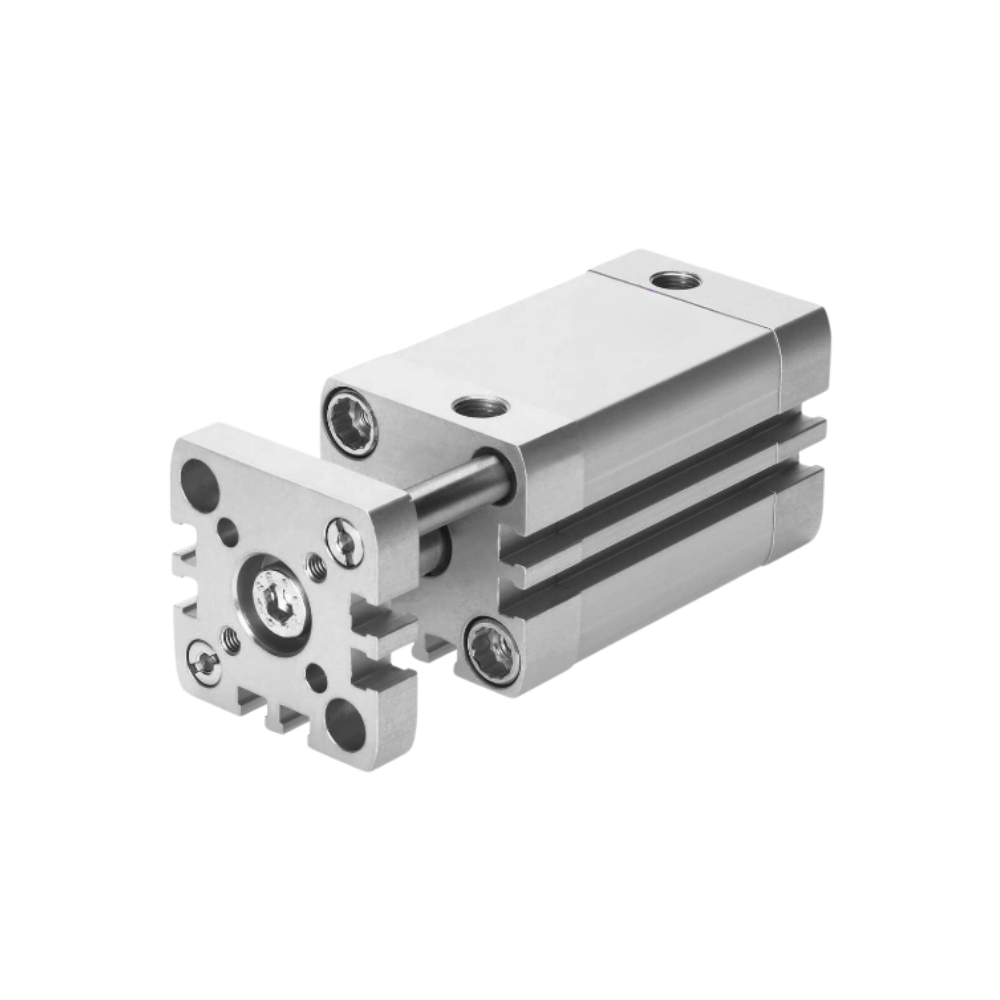

Série ACNG: O cilindro compacto ACNG é um atuador pneumático de dupla ação, projetado para aplicações que requerem movimentos lineares precisos em espaços reduzidos. Sua construção robusta e guia integrada garantem alta resistência contra cargas laterais e momentos de torção, tornando-o ideal para processos de automação industrial que exigem confiabilidade e durabilidade.

O modelo ADNGF possui design com haste guiada, oferecendo maior estabilidade no deslocamento do pistão e eliminando rotação indesejada.

Dados Técnicos:

Tamanho (Ø mm): Ø12 | Ø16 | Ø20 | Ø25 | Ø32 | Ø40 | Ø50 | Ø63 | Ø80 | Ø100

Atuação: Dupla Ação

Fluído: Ar Comprimido (filtrado 40µm)

Pressão de Trabalho / Dupla Ação: 1,5 ~ 10 Bar

Pressão de Teste: 15 Bar

Temperatura de Trabalho: -20° ~ +70°C

Velocidade: Dupla ação: 30 ~ 500mm/s | Simples ação: 50 ~ 500mm/s

Tolerância de Curso: Curso ?100 ±1.0mm

Amortecimento: Borracha

Lubrificação: Não Necessária

Conexão: Ø12/16/20/25: M5x0,8 | Ø32/40/50/63/80/100: 1/8″

Magnético: Padrão com Magnético
