Série MDRQ2B

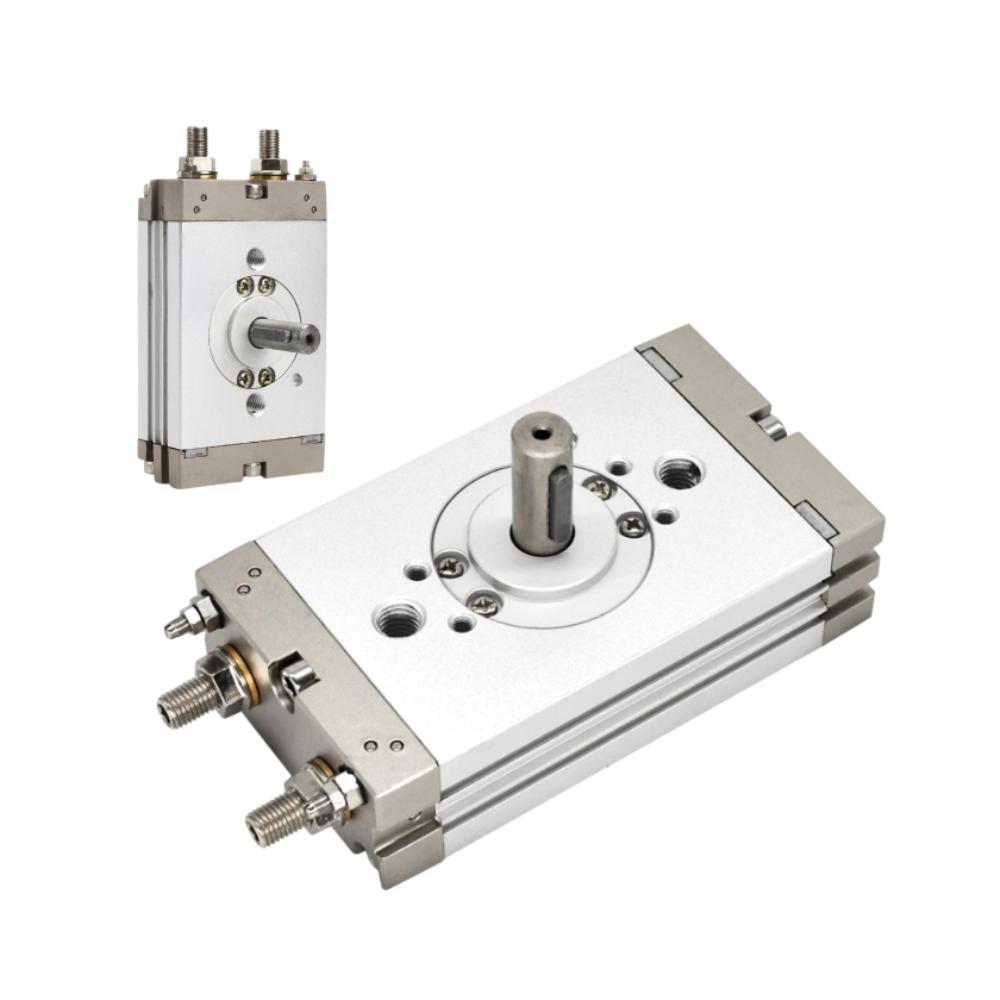

Série MDRQ2B: O Atuador Rotativo Série MDRQ2B é um modelo compacto de pinhão e cremalheira, disponível nos tamanhos 10, 15, 20, 30 e 40, com ângulos de rotação de 90° ou 180°. Possui versões com eixo simples ou duplo, amortecimento interno, corpo fixável como flange e êmbolo magnético para uso com sensores de posição.

Dados Técnicos:

Pressão de operação: 0,1 MPa (mínima) a 1 MPa (máxima).
Faixa de temperatura: 0°C a 60°C (básico) e até 190°C (com absorção de choque).
Diâmetros disponíveis: 10 mm, 20 mm, 30 mm, 50 mm, 70 mm, 100 mm, 200 mm.
Ajuste de ângulo: 4,9° a 10,2° (varia por modelo).
Capacidade de carga:
Radial: até 543 N (modelo de 200 mm).
Impulso: até 1.009 N (modelo de 200 mm).
Energia cinética permitida: até 2.900 mJ (com absorção de choque).
Força efetiva a 1 MPa: 1,78 N (mínima) a 39,6 N (máxima).
Conexões de entrada: Roscas M5x0.8 a Rc 1/8.
