Série 4HV

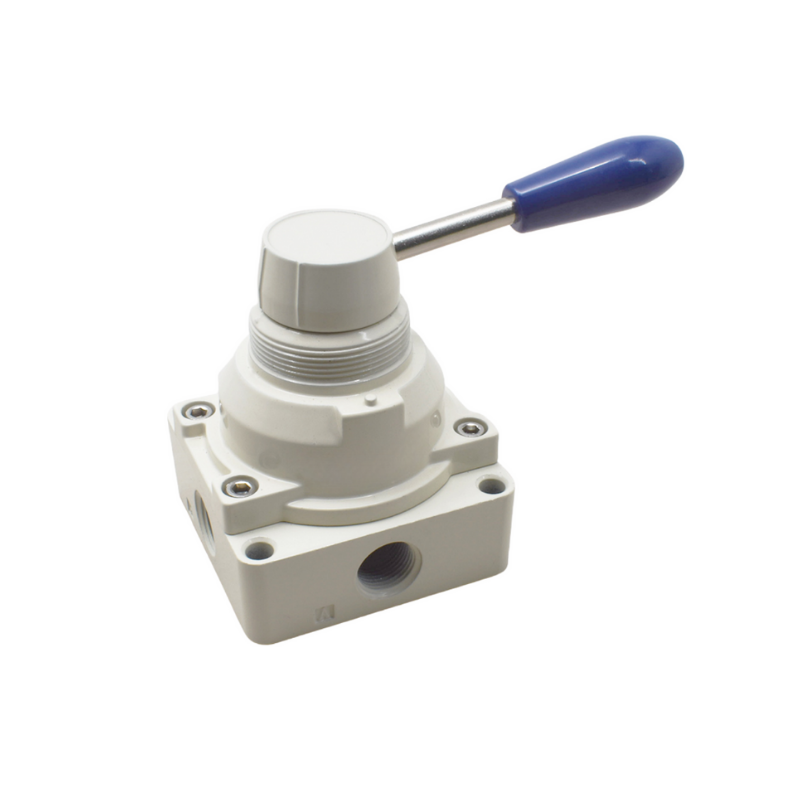

Série 4HV: As válvulas manuais rotativas 5/2 e 5/3 vias são válvulas pneumáticas manuais, utilizadas para controlar o fluxo de ar comprimido em sistemas que acionam cilindros de duplo efeito.
O comando é feito por meio de uma alavanca rotativa, que desloca o carretel interno, alterando as conexões de alimentação e exaustão.

• Centro fechado: bloqueia todas as vias, mantendo o cilindro parado.
• Centro aberto (pressurizado): alimenta ambas as saídas, equilibrando o cilindro.
• Centro de exaustão: libera ambas as saídas para o escape, descarregando o sistema.

Dados Técnicos

Número de vias/posições: 5 vias / 2 ou 3 posições

Tipo de acionamento: Manual por alavanca

Retorno: Por mola (5/2 e 5/3) ou trava (5/2 e 5/3)

Pressão de trabalho: 1,5 a 8 bar

Temperatura de operação: -10°C a +60°C

Fluido: Ar comprimido filtrado (lubrificado ou não)

Material do corpo: Alumínio anodizado ou liga leve

Vedação: NBR, Viton ou poliuretano

Conexões: Roscas 1/8″, 1/4″, 3/8″ ou 1/2″ BSP/NPT
