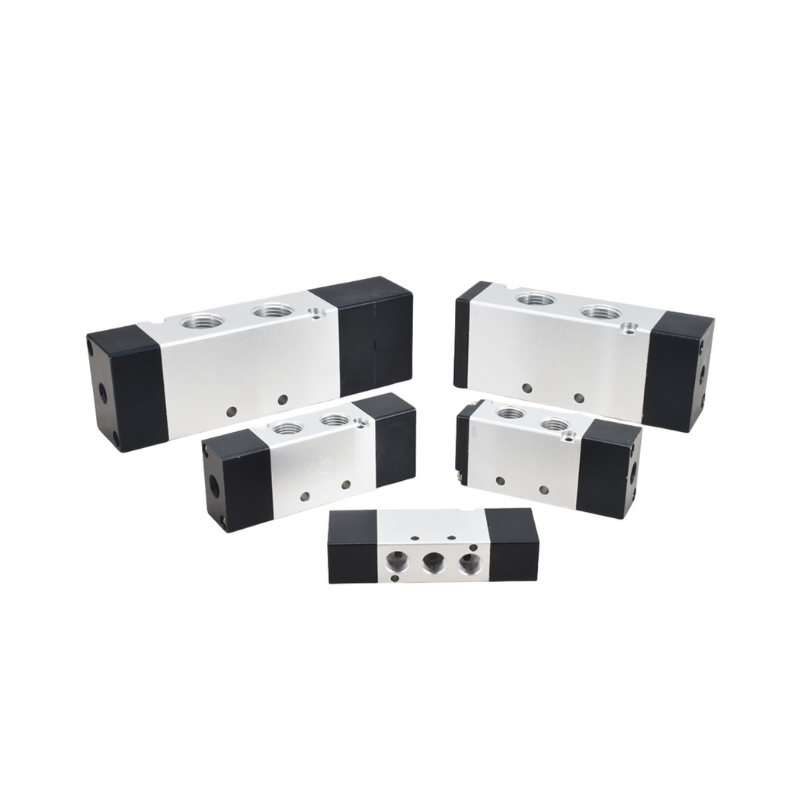

Série 4VA

Série 4VA: As válvulas pilotadas 5/2 e 5/3 vias são componentes pneumáticos utilizados para controlar o fluxo de ar comprimido em atuadores de duplo efeito. O acionamento é feito por comando pneumático (piloto), que utiliza a pressão do ar para comutar as posições da válvula. Tipos de 5/3 vias:

• Centro fechado: bloqueia todas as vias, mantendo o cilindro parado.
• Centro aberto (pressurizado): alimenta ambas as saídas, equilibrando o cilindro.
• Centro de exaustão: libera ambas as saídas para o escape, descarregando o sistema.

Dados Técnicos

Número de vias/posições: 5 vias / 2 ou 3 posições

Tipo de acionamento: Piloto pneumático

Retorno: Por mola (5/2 simples) ou piloto duplo (5/2 e 5/3)

Pressão de trabalho: 1,5 a 8 bar (varia conforme modelo)

Temperatura de operação: -10°C a +60°C

Fluido: Ar comprimido filtrado (lubrificado ou não)

Material do corpo: Alumínio anodizado ou liga leve

Vedação: NBR, Viton ou poliuretano

Conexões: Roscas de 1/8″, 1/4″, 3/8″ ou 1/2″ (BSP ou NPT)
