Série SY

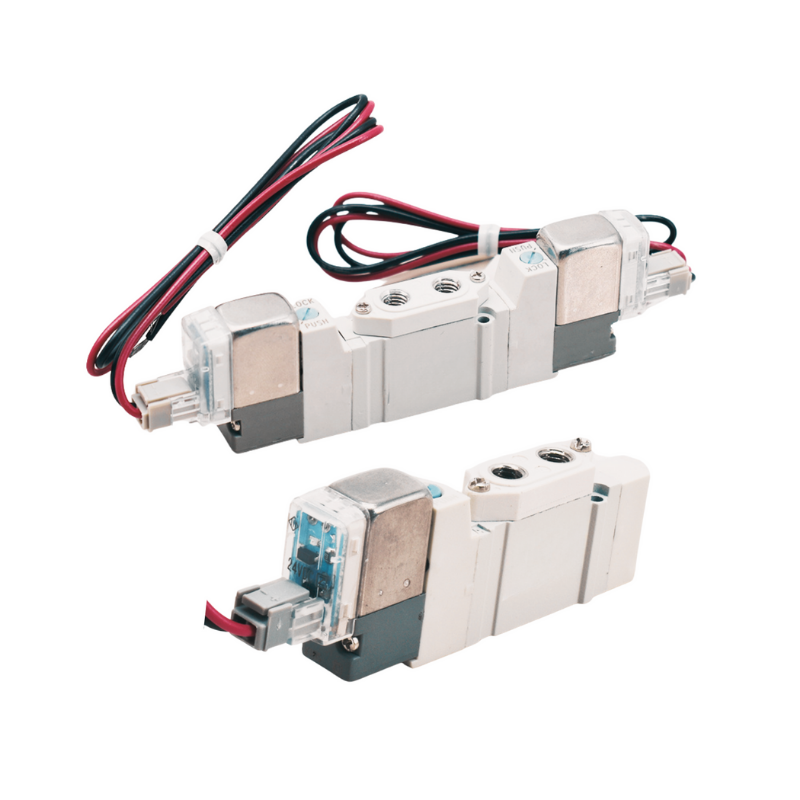

Série SY: A válvula solenóide série SY é um dos modelos mais utilizados em automação pneumática. Projetada para controlar cilindros de dupla ação e outros atuadores pneumáticos, apresenta dimensões compactas, baixo consumo elétrico e alta durabilidade. Apresenta alta velocidade de comutação e baixo consumo de energia. Temos nas seguintes configurações:

• Centro Fechado: todas as vias bloqueadas → cilindro travado.

• Centro Aberto: todas as vias ligadas ao escape → cilindro livre.
• Centro Pressurizado: ambas as saídas com pressão → cilindro travado com força.

Dados Técnicos

Função: Válvula direcional solenóide (5/2 ou 5/3 vias)

Acionamento: Solenóide elétrico (monostável ou bistável)

Retorno: Mola ou dupla solenóide

Meio de trabalho: Ar comprimido filtrado e seco (com ou sem lubrificação)

Pressão de operação: 0,15 a 0,7 MPa (1,5 a 7 bar)

Pressão máxima admissível: até 1,0 MPa

Temperatura de operação: –10 °C a +50 °C (até 60 °C em alguns modelos)

Temperatura do fluido: igual à ambiente, dentro do limite acima

Consumo elétrico da bobina: ~0,35–0,4 W (DC) / 3–5 VA (AC)

Tensões disponíveis: DC 12V, 24V / AC 24V, 110V, 220V (50/60 Hz)
