Série VK

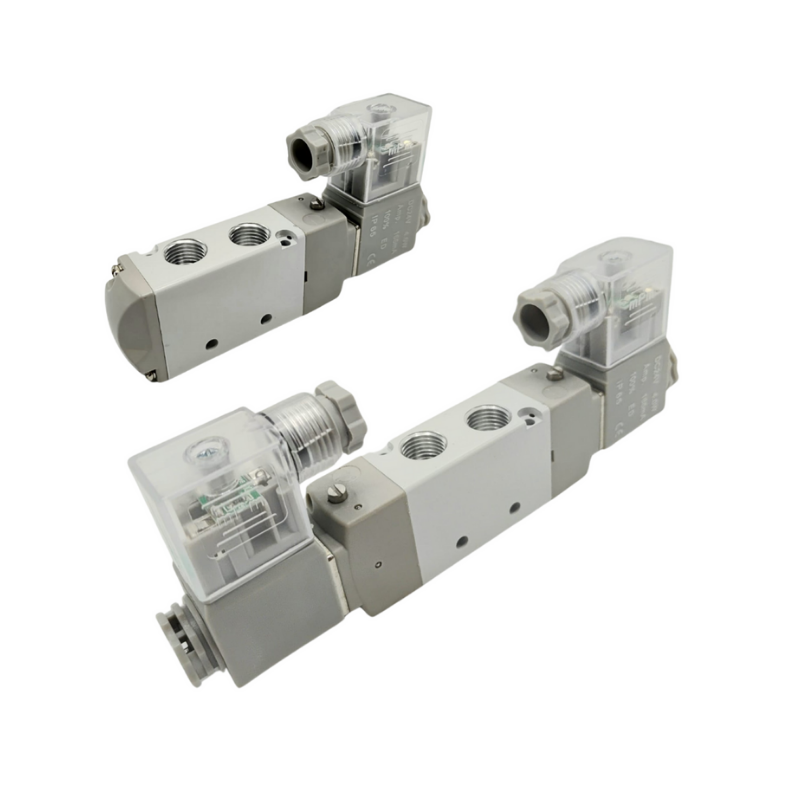

Série VK: A válvula direcional solenóide 4VB é um componente pneumático usado para controlar cilindros de dupla ação. Possui 5 vias e 2 ou 3 posições, com acionamento elétrico por bobina e retorno por mola ou dupla solenóide. O carretel interno proporciona boa vedação e rápida resposta de comutação. Na configuração, 5/3, temos:

• Centro Fechado: todas as vias bloqueadas → cilindro travado.
• Centro Aberto: todas as vias ligadas ao escape → cilindro livre.
• Centro Pressurizado: ambas as saídas com pressão → cilindro travado com força.

Dados Técnicos

Função: 5 vias / 2 posições (5/2) ou 5 vias / 3 posições (5/3)

Acionamento: Solenóide elétrico (bobina)

Retorno: Por mola (monostável) ou dupla bobina (bistável)

Meio de trabalho: Ar comprimido filtrado (com ou sem lubrificação, conforme o modelo)

Pressão de trabalho: 0,15 a 0,8 MPa (1,5 a 8 bar)

Pressão máxima admissível: até 1,2 MPa (12 bar)

Temperatura de operação: –5 °C a 60 °C (até 70 °C em versões especiais)

Conexões disponíveis: 1/8”, 1/4”, 3/8” ou 1/2”

Consumo elétrico da bobina: em torno de 2 a 3 W (DC) ou 3 a 5 VA (AC)

Tensões de operação: DC 12V, 24V / AC 24V, 110V, 220V (50/60 Hz)
